N:N 데이터 관계 모델링

1 N:N 관계해소 방법

① 기본적인 N:N 관계 해소 방법 - 관계 엔티티타입 분리

• 업무 규칙: "한번 납부할 때는 여러 개의 요금 고지서를 한꺼번에 납부할 수 있고 또 하나의 요금 고지서를 여러 번에 걸쳐 납부할 수 있다."

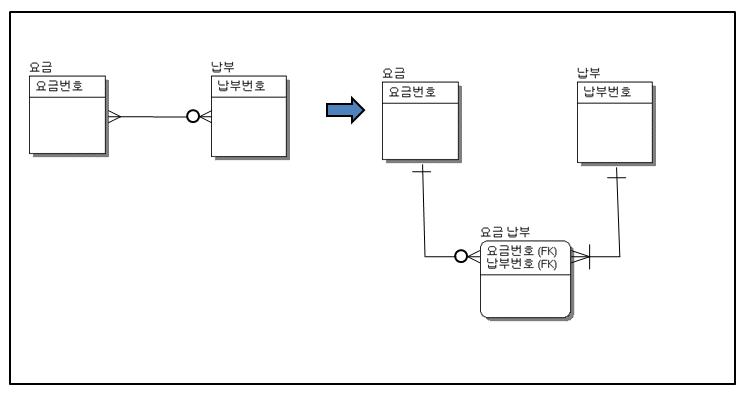

• N:N 관계 해소 방법 - 관계 엔티티타입 분리



② PRIMARY KEY에 의한 N:N 관계의 해소 방법 - PRIMARY KEY 통합

• 업무 규칙: "한번 납부할 때는 여러 개의 요금 고지서를 한꺼번에 납부할 수 있고 또 하나의 요금 고지서를 여러 번에 걸쳐 납부할 수 있다."

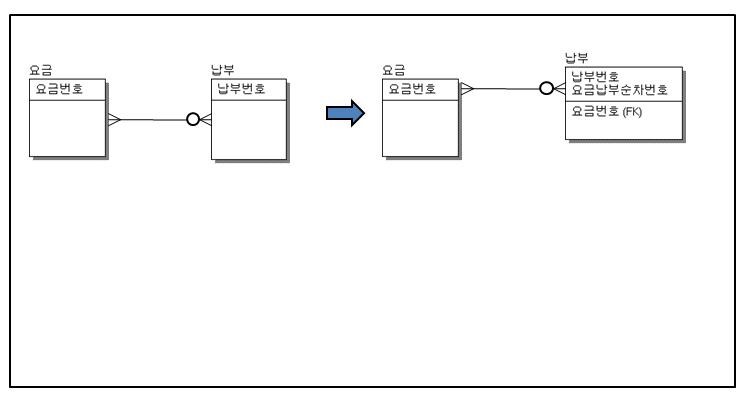

• N:N 관계 해소 방법 - PRIMARY KEY 통합

추가 설명

• 1) "하나의 요금 고지서를 여러 번에 걸쳐 납부한다." - 납부 엔티티타입에 요금번호(FK)가 존재 함으로 성립
• 2) "한번 납부할 때 여러 개의 요금에 대해 납부할 수 있다." - 납부 엔티티타입에 PRIMARY KEY가 납부번호와 요금납부순차전호로 되어 있음.
• 3) 위 관계는 자식 엔티티타입과 부모 엔티티타입과 반드시 필수관계인지 검증 후에 적용해야함.

특징

• 1) 통합되는 엔티티타입의 속성이 많지 않고 데이터 수정이 많지 않으며 읽는 작업이 많이 발생하는 엔티티타입의 경우 적당(속성이 많을 경우 데이터 중복 발생)
• 2) 데이터 모델이 단순해 질 수 있으며, 조인이 불필요하게 됨

③ 속성에 의한 N:N 관계의 해소 방법 - 부모 엔티티타입에 속성 추가

• 업무 규칙: "한번 납부할 때는 여러 개의 요금 고지서를 한꺼번에 납부할 수 있고 또 하나의 요금 고지서를 여러 번에 걸쳐 납부할 수 있다."
• 추가 업무 규칙: "하나의 요금고지서에 대해 최대 두 번까지는 분할 납부가 가능하다."

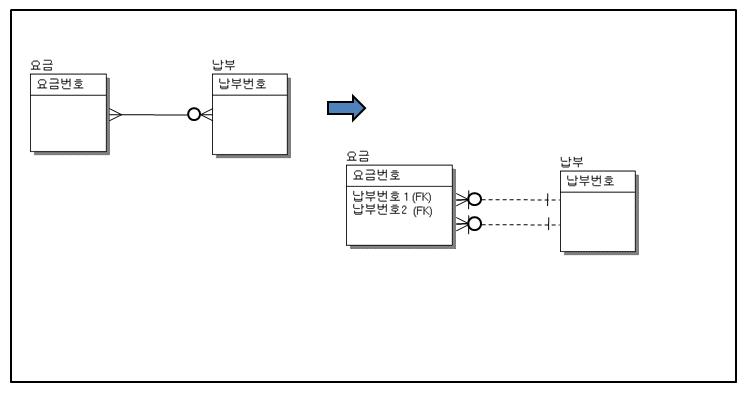

• N:N 관계의 해소 방법 - 속성에 의한 통합

특징

• 해당 업무 규칙의 최대값이 적은 것이어야 하며, 최대값이 변경될 가능성이 적어야 함



출처 : 구루비 강좌 http://www.gurubee.net/lecture/4228
